1 范圍
本標準規定了試驗用標準粒子的發生裝置原理以及塵埃粒子計數器的性能試驗方法。
本標準適用于利用光散射原理,對采樣空氣中粒徑為0.1μm?10.0μm懸浮微粒大小和粒子數量進行測量的塵埃粒子計數器。該類塵埃粒子計數器主要用于潔凈室的潔凈度檢測和空氣過濾器及濾材的性能檢測。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 16803 采暖、通風、空氣凈化設備術語
GB 50073 潔凈廠房設計規范
3 術語和定義
GB/T 16803、GB 50073確定的以及下列術語和定義適用于本標準。
3.1
懸浮微粒 airborne particle
懸浮在空氣中的固體和液體粒子。
3.2
標準粒子 standard particle
為試驗塵埃粒子計數器而采用的一種粒徑和折射率都是已知的、且粒徑均勻的球形單分散粒子，其幾何標準偏差小于1.150常用的為聚苯乙烯膠乳(PSL)。
3.3
粒徑檔 particle size division
即儀器顯示屏上標明的粒子粒徑值。
3.4
最大飽和濃度 maximum rated particle concentration
塵埃粒子計數器能夠準確測量的最大粒子濃度，由塵埃粒子計數器結構本身決定。
3.5
計數效率 counting efficiency
塵埃粒子計數器采樣口所吸入的采樣空氣中，塵埃粒子計數器所顯示的粒子濃度(C)與懸浮微粒 的實際粒子濃度(C)之比。
3.6
粒徑分辨率 resolving power of particle size
塵埃粒子計數器分辨具有相近粒徑粒子的能力。
3.7
粒徑檔準確度 accuracy of particle size division
塵埃粒子計數器顯示粒徑與標準粒子粒徑的差值與標準粒子粒徑之比。
3.8
預熱時間 fireheating time
接通電源后,塵埃粒子計數器達到穩定工作所需時間。
3.9
試驗用氣溶膠 aerosol for test
試驗塵埃粒子計數器所使用的氣溶膠，該氣溶膠中含有粒徑已知的聚苯乙烯的膠乳（PSL）標準粒子。
4 塵埃粒子計數器的原理及構成
4.1 塵埃粒子計數器的原理
采樣；氣經塵埃粒廣計數器的采樣口以穩定的氣流流速通過光學系統的光敏感區，空氣中的懸浮微粒通過光敏感區，會產生光的散射現象，其散射光的強度與微粒粒徑成一定的比例關系，粒子產生的散射光由光學系統進行收集，并通過光電轉換器將之轉換成不同強度電脈沖信號，然后再由電路部分將該脈沖信號講行分析、計算、比較后，從而顯示不同粒徑和粒子數量。
4.2 塵埃粒子計數器的原理及構成
塵埃粒子計數器主要由空氣采樣系統、光源、光電系統、電路分析系統、試驗用輸入端、輸出端和顯示打印部分構成，如圖1所示。
5 試驗用單分散標準粒子發生裝置及原理
5.1 試驗用單分散標準粒子發生裝置如圖2所示：
5.2 試驗原理
泵入的干燥空氣通過0.1μm、效率為99.999%的高效過濾器后，成為潔凈空氣，部分潔凈空氣進入粒子發生器，利用泵人空氣的引射作用，使標準粒子稀釋液從粒子發生器中噴出，并被高速氣流霧化, 形成霧滴，霧滴在混合干燥器中與其余潔凈空氣混合,形成的試驗用氣溶膠進入分配器。塵埃粒子計數 器的采樣管通過從分配器內吸入試驗用氣溶膠來測量懸浮微粒粒徑大小和數量。
5.3 試驗用發生裝置各部件的技術要求
5.3.1 粒子發生裝置的結構與容量應保證霧化成為單分散標準粒子。所裝稀釋液容量應能滿足裝置穩定工作的要求。
5.3.2 干燥器應能夠保證霧化的霧滴與干燥空氣充分混合，并保證標準粒子表面的水分完全蒸發。
5.3.3 分配器應保持潔凈、干燥，容積以每分鐘采樣量的1倍以上為宜。
5.4.4 混合干燥器出口的空氣應是干燥的，相對濕度宜小于50%。其壓力和流量應滿足噴霧器和混合干燥器正常工作的要求。壓力宜在0.04 MPa可調，流量不小于10 L/min。
5.4.5 發生裝置的粒子發生器更換標準粒子前應用純水清洗干凈。發生裝置使用一段時間后應全部用純水清洗，避免沉積粒子對試驗結果造成影響。
5.4.6 在試驗時，應保持分配器對外界環境為正壓，塵埃粒子計數器的采樣管應盡量短,且采樣的塵埃粒子計數器宜放置在分配器的下方。
5.4.7 標準粒子(PSL)的貯存應符合附錄A的規定。
6 塵埃粒子計數器性能試驗
6.1 試驗條件

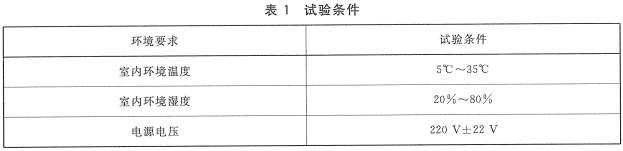

試驗條件如表1所示：
6.2 粒徑檔響應電壓的確定方法
6.2.1 將多通道脈沖幅度分析儀連接到待檢塵埃粒子計數器的輸出端(前置放大器的輸出端或放大器的輸入端)。
6.2.2 用標準粒子發生裝置發適合不同粒徑檔的標準粒子的試驗用氣溶膠，由塵埃粒子計數器的采樣管吸入。
6.2.3 分析不同粒徑檔對應的脈沖信號,做出脈沖頻率曲線。
6.2.4 根據脈沖頻率曲線，按照下述方法確定不同標準粒子(PSL)的響應電壓。
a) 輸出脈沖的頻率與噪聲完全分開的情況
根據脈沖頻率曲線做出累積頻率曲線，把對應于累積頻率曲線50%的電壓值作為該粒徑檔的響應電壓，如圖3所示。
