電子信息系統機房綜合布線安裝施工和驗收要求

      電子信息系統機房綜合布線安裝施工和驗收要求如下：

一、電子信息系統機房綜合布線一般規定

1. 綜合布線應包括電子信息系統機房內的線纜敷設、配線設備和接插件的安裝與驗收。

2. 綜合布線施工及驗收除應執行本規范外，尚應符合現行國家標準《建筑與建筑群綜合布線系統工程驗收規范》GB/T 50312的有關規定。

3. 保密網布線的施工單位與人員的資質應符合國家有關保密的規定。

二、電子信息系統機房線纜敷設要求

1. 線纜的敷設應符合下列規定:

      （1）線纜敷設前應對線纜進行外觀檢查；

      （2）線纜的布放應自然平直，不得扭絞，不宜交叉，標簽應清晰;彎曲半徑應符合表1的規定；

表1 線纜彎曲半徑

      （3）在終接處線纜應留有余量，余量長度應符合表2的規定；

表2 線纜終接余且長度（mm)

      （4）設備跳線應插接，并應采用專用跳線;

      （5）從配線架至設備間的線纜不得有接頭;

      （6）線纜敷設后應進行導通測試。

2. 當采用屏蔽布線系統時，屏蔽線纜與端頭、端頭與設備之間的連接應符合下列要求:

      （1）對絞線纜的屏蔽層應與接插件屏蔽罩完整可靠接觸；

      （2）屏蔽層應保持連續，端接時宜減少屏蔽層的剝開長度，與端頭間的裸露長度不應大于5mm；

      （3）端頭處應可靠接地，接地導線和接地電阻值應符合設計要求。

3. 信號網絡線纜與電源線纜及其他管線之間的距離應符合設計要求， 并應符合表3和表4的規定。

表3 對絞電纜與電力線最小凈距（mm)

      注:*當對絞電纜與電力線均在接地的金屬槽道或鋼管中，且平行長度小于10m時，最小間距可為10mm;對絞電纜如采用屏蔽電纜時，最小凈距可適當減少，并應符合設計要求。

表4 電纜、光纜暗管敷設與其他管線最小凈距（mm)

4. 在插座面板上應用顏色、圖形、文字按所接終端設備類型進行標識。

5. 對絞線在與8位模塊式通用插座相連時，應按色標和線對順序進行卡接。插座類型、色標和編號應符合表5的規定，接線標號順序應符合圖5的規定。兩種雙絞線線序在同一布線工程中不得混用。

表5 插座類型、色標和編號

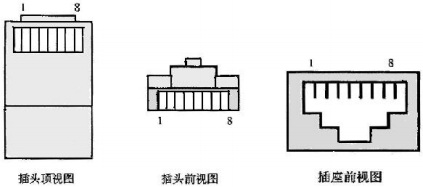

圖1 信息插座插頭接線

6. 走線架、線槽和護管的彎曲半徑不應小于線纜最小允許彎曲半徑， 敷設應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的有關規定。對于上走線方式，走線架的敷設除應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的有關規定和設計要求外，還應符合下列規定:

      （1）走線架內敷設光纜時，對尾纖應用阻燃塑料設置專用槽道，尾纖槽道轉角處應平滑、呈弧形;尾纖槽兩側壁應設置下線口，下線口應做平滑處理;

      （2）光纜的尾纖部分應用棉線綁扎;

      （3）走線架吊架應垂直、整齊、牢固。

7. 在水平、垂直橋架和垂直線槽中敷設線纜時，應對線纜進行綁扎。對絞電纜、光纜及其他信號電纜應根據線纜的類別、數量、纜徑、線纜芯數分束綁扎。綁扎間距不宜大于1.5m，間距應均勻，松緊應適度。垂直布放線纜應在線纜支架上每隔1.5m固定。

8. 配線機柜、機架安裝應符合設計要求，并應牢固可靠，同時應用色標表示用途。

三、電子信息系統機房綜合布線施工驗收要求

1. 驗收應包括下列內容:

      （1）配線柜的安裝及配線架的壓接；

      （2）走線架、槽的安裝；

      （3）線纜的敷設；

      （4）線纜的標識；

      （5）系統測試。

2. 系統檢測，應包括下列內容:

      （1）檢查配線柜的安裝及配線架的壓接；

      （2）檢查走線架、槽的規格，型號和安裝方式；

      （3）檢查線纜的規格、型號、敷設方式及標識；

      （4）進行電纜系統電氣性能測試和光繩系統性能測試，各項測試應做詳細記錄，并應按附錄D填寫《電纜及光纜綜合布線系統工程電氣性能測試記錄表》。

3. 施工交接驗收時，施工單位提供的文件除應符合《GB 50462-2008 電子信息系統機房施工及驗收規范》第3.3.3條的規定外，尚應按附錄D提交《電纜及光繩綜合布線系統工程電氣性能測試記錄表》。
