GB/T 22584-2008 礦用炮煙凈化裝置通用技術條件

1 范圍

      本標準規定了礦用炮煙凈化裝置的術語、技術要求、試驗方法和檢驗規則。

     本標準適用于地下礦山井巷和硐室開挖過程中的炮煙凈化。采用爆破方法掘進的隧道、涵洞等其他施工過程中的炮煙凈化裝置可參照本標準執行。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志

      GB/T 1236 工業通風機用標準化風道進行性能試驗

      GB/T 2888 風機和羅茨鼓風機噪聲測量方法

      GB 2894 安全標志及其使用導則

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”

      GB/T 4798.1 電工電子產品應用環境條件 第一部分 貯存

      GB/T 4857.5 包裝 運輸包裝件 跌落試驗方法

      GB 9969.1 工業產品使用說明書 總則

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      MT 113 煤礦井下用非金屬（聚合物）制品安全性能檢驗規范

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      炮煙 blasting smoke

      因爆破而產生的含有毒有害氣體成分的廢氣。

3.2

      處理風量 air quantity of treatment

      單位時間內進入凈化裝置的氣體量，單位為 m³/s，或 m³/h。

3.3

      有毒有害氣體濃度 concentration of harmful and toxic gas

      單位體積空氣中含有毒有害氣體 (NO_x、COO等）的體積或質量，單位為％（或為 V/V)或 mg/m³。

3.4

      凈化效率 purify efficiency

      氣體通過凈化裝置后，有毒有害氣體濃度減少量占凈化前有毒有害氣體濃度的百分比，％。

3.5

      工作阻力（壓降或阻力）working resistance

      凈化裝置在凈化過程中，凈化裝置前后進出口管道中氣流的全壓平均差，單位為 Pa。

3.6

      漏風率 air leakage rate

      漏入凈化裝置的空氣量占處理風量的百分數，％。

4 技術要求

4.1 結構與材料

4.1.1 礦用炮煙凈化裝置主要有吸氣罩、風速整流柵、凈化材料和配套通風機等部件組成。其結構組成如圖1所示。

      1——吸氣罩；

      2——風速整流柵；

      3——凈化材料；

      4——配套通風機。

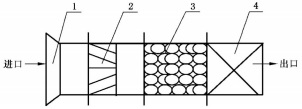

圖1 礦用炮煙凈化裝置結構示意圖

4.1.2 凈化材料應符合下列要求

      a）有大的比表面積和孔隙率；

      b）具有一定的粒度、較高的機械強度、化學穩定性和熱穩定性；

      c）具有良好的選擇性，有利于混合氣體的分離；

      d）有大的吸附容量、易于再生，凈化效率高；

      e）具有較廣泛的抗毒性能。

4.2 凈化裝置的技術性能指標應符合下列規定：

4.2.1 凈化裝置的處理風量，應符合該產品標準規定的處理風量，其偏差不得大于8％。

4.2.2 凈化裝置的工作阻力，應符合該產品標準規定的工作阻力，其偏差不得大于10％。

4.2.3 凈化裝置的凈化效率應大于85％。

4.2.4 凈化裝置的漏風率應小于等于3％。

4.2.5 凈化裝置的工作噪聲應符合表1規定。

表1 凈化裝置的工作噪聲

4.3 凈化裝置的安全性能指標應符合下列規定：

4.3.1 凈化裝置的配套通風機必須經國家有關質檢部門檢驗合格后方可投入使用。在具有爆炸性環境中應用時，配套通風機還應取得防爆檢驗合格證、安全標志證書等方可投入使用。

4.3.2 凈化裝置的電氣設備應符合GB3836.2有關規定，在具有爆炸性環境中應用時，其配套電動機應具有有效的防爆檢驗合格證，并符合GB2894中的相關規定。

4.3.3 凈化裝置的非金屬材料應符合MT113的有關規定。

4.3.4 凈化裝置應有接地裝置。

4.4 凈化裝置應符合本標準規定，并按照規定程序審批的圖樣和技術文件進行制造。

4.5 外購件應符合有關標準的規定，并有生產廠質量檢驗部門的合格證。

5 試驗方法

5.1 裝置和儀器

5.1.1 測試裝置

      測試裝置如2所示：

      1——大氣壓力計；

      2——溫度計；

      3——集流器；

      4——微壓計；

      5——靜壓接頭；

      6——進風管道；

      7——U型壓差計；

      8——凈化裝置；

      9——出風管道；

      10——皮托管；

      11——溫度計；

      12——氣體采樣孔。

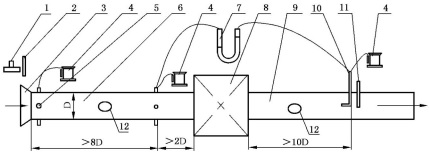

圖2 炮煙凈化裝置測試裝置示意圖

5.1.2 測試儀器

      a）一氧化碳（CO）檢測儀：0~2 000×10^-6，最小分度值 1×10^-6;

      b) 二氧化氮（(NO2)檢測儀：0~100×10^-6，最小分度值 1×10^-6;

      c）空盒氣壓計；

      d）溫度計：最小分度值0.5 ;

      e）濕度計（干濕球溫度計）：精度±5％;

      f）傾斜式微壓計或補償式微壓計：最小分度值 Pa;

      g）U型壓差計：最小分度值10 Pa;

      h）聲級計：30 dB～130 dB。

5.2 性能指標的測試計算

5.2.1 凈化效率的測定

      取樣點位置如圖2所示。

      a）一氧化碳（CO）含量的測定：可用兩臺一氧化碳檢測儀同時測定凈化裝置前后測試管道的CO濃度值。

      b）二氧化氮（NO₂）含量的測定：可用兩臺二氧化氮檢測儀同時測定凈化裝置前后測試管道的NO₂濃度值。

      c）凈化效率

      凈化裝置凈化效率按式（1）計算：

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
