高效及超高效濾料性能試驗方法鈉焰法如下：
1. 試驗原理
用霧化干燥的方法人工發生NaCl氣溶膠，氣溶膠顆粒的計數中值直徑范圍應為0.09μm±0.02μm，幾何標準偏差應不大于1.90。將采集到的濾料上、下游NaCl氣溶膠在氫火焰下燃燒，通過光電轉換器，用鈉焰光度計將燃燒產生的鈉焰光強值轉換為電流信號，并用光電測量儀進行檢測，電流值反映了NaCl氣溶膠的質量濃度，用測定的電流值即可求出濾料的過濾效率。
2. 試驗裝置
2.1 鈉焰法濾料性能檢測試驗裝置主要由NaCl氣溶膠發生裝置、采樣部分和檢測裝置組成，試驗裝置示意圖見圖1，構造與維護見附錄G。
2.2 用一股潔凈的壓縮空氣通入專用噴霧器，將噴霧箱里的特定濃度NaCl水溶液霧化成小液滴，含液滴的氣流在蒸發管內與另一股潔凈的干燥空氣混合，使液滴中的水分充分蒸發，形成多分散固體NaCl氣溶膠。
2.3 氣溶膠經緩沖箱后分為兩路：第一路直接引到鈉焰光度計的燃燒器；第二路經受試濾料后也引到燃燒器。
2.4 在燃燒器中有一穩定的氫火焰，當含有NaCl粒子的空氣助燃氫火焰時，NaCl中的Na原子在高溫中被激發，發出波長為589nm的黃色特征光，其光強與氣溶膠質量濃度成正比。特征光通過光電轉換器變為光電流，在光電測量儀上讀出與該特征光強成正比的光電流值。受試濾料的透過率為過濾后與過濾前氣溶膠濃度之比，即過濾后與過濾前光電流值之比。
2.5 由于氫火焰在“絕對”潔凈空氣中燃燒也會發出很弱的藍光，也有一定的光電流值（稱為本底光電流值），所以應在所測得的過濾后光電流值中扣除本底光電流值。為了測量本底光電流值，在第二路氣溶膠中分出一股氣溶膠，當其流過本底過濾器后，可以近似看作“絕對”潔凈空氣，引入燃燒器助燃氫火焰。
2.6 對試驗裝置中各部件的詳細描述見附錄A、噴霧器及光度計構造參見附錄B。

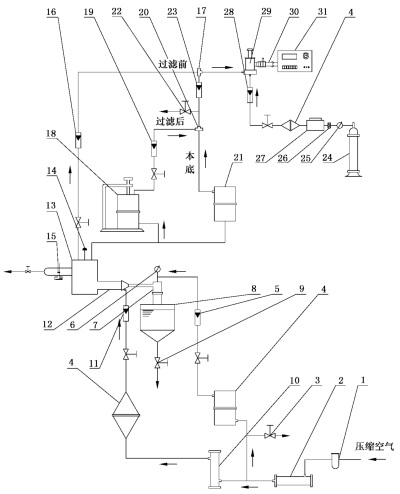

說明：1——氣水分離器2——除油器；3——放氣閥；4——高效空氣過濾器；5——噴霧空氣流量計；6——壓力表；7——噴霧器；8——噴霧箱；9——溶液放空閥；10——干燥器；11——干燥空氣流量計；12——蒸發管；13——緩沖箱；14——限壓閥；15——濕度計；17——三通切換閥；18——濾料夾；19——過濾流量計；20——三通切換閥；21——本底過濾器；22——放氣閥；23——過濾后空氣流量計;24——H2 瓶;25——減壓閥；26——阻火器；27——穩壓器；28——氫氣流量計；29——燃燒器；30——光電轉換器；31——光電測量儀。
圖1 鈉焰法濾料性能檢測試驗裝置示意圖
3. 檢測步驟
3.1 預備性檢驗
在進行濾料試驗以前，應先打開試驗裝置，檢查或調整以下參數：
a）用干燥的化學純NaCl和蒸餾水（或去離子水）配制質量濃度為2％的NaCl溶液，將其倒入噴霧箱中，使液面達到距離噴孔（5.5±0.5）mm的水位指示線。在運行中溶液濃度允許變化范圍為1.9％～2.1％。
b) 調整H2供給系統的運行參數：將H2流量調節到200mL/min，且維持恒定。若低于此值，則應檢查H2高效過濾器是否堵塞、管道有無漏氣。點燃H2預熱燃燒器30min以上，預熱期間，燃燒器上的罩蓋應取下以通入助燃空氣，此時應關閉光窗，濾光轉盤也應處于全閉位置。
c) 調整鈉焰光度計（圖1中29、30、31組成）運行參數：當燃燒器開始預熱時，打開光電測量儀電源開關，預熱30min以上。
d) 啟動空氣壓縮機，調節壓縮空氣噴霧系統的運行參數：將噴霧壓力調到（0.26±0.01）MPa工作壓力，檢查高、低壓管道的氣密性；調整噴霧流量為0.28 m3/h～0.36 m3/h，若低于此值，說明噴孔有堵塞現象，需要停運清洗噴孔；調整干燥空氣流量為（1.7±0.05）m3/h。
e) 檢查緩沖箱上的濕度計：空氣的相對濕度應小于40％，如大于此值，應檢查吸濕劑是否已飽和，需要更換或再生。
3.2 阻力檢測
應在氣溶膠通過濾料之前，采用純凈試驗空氣在試驗濾速下測定濾料兩側的壓降。調節試驗體積流量，使得每張濾料樣品流量值的變化不超過要求值的±2％。應在系統處于穩定運行狀態下進行測量。
3.3 效率檢測
3.3.1 將三通切換閥（圖1中17）處于“過濾前”位置，調節過濾前空氣流量計（圖1中16）流量到2L/min，然后把濾光轉盤轉至Ⅱ擋，用鈉焰光度計測量過濾前氣溶膠光電流值。
3.3.2 將三通切換閥（圖1中17）處于“過濾后”位置，再把三通切換閥（圖1中20）轉到“本底”位置。將濾光轉盤轉到全閉位置，滅氫焰，待冷卻后，清洗燒嘴及燃燒器內壁，再點燃氫焰，穩定燃燒10min。調節過濾后空氣流量計（圖1中23）流量到2L/min。將濾光轉盤轉到全通位置，用鈉焰光度計測量本底潔凈空氣光電流值。
3.3.3 將受試濾料裝入濾料夾，把三通切換閥（圖1中17）轉到“濾后”位置，將過濾流量計在（圖1中19）的流量調到所需要的流量。調節放氣閥，使過濾后空氣流量計（圖1中23）流量到2L/min。選擇合適光密度值的中性濾光片，讀出過濾后氣溶膠光電流值。
3.4 濾料過濾效率計算
應滿足《GB/T 6165-2021 高效空氣過濾器性能試驗方法 效率和阻力》 5.3.3.3的要求。
