空氣過濾器試驗裝置

空氣過濾器試驗裝置如下：

A.1.1 風道系統

A.1.1.1 構造

      風道系統的構造及尺寸示意圖見圖A.1，風道系統的制作與安裝應符合GB50243的相關規定，且應符合以下規定：

      a）當空氣過濾器截面尺寸與試驗風道截面不同時，用以安裝受試空氣過濾器的管段應采用變徑管，其結構及尺寸示意圖見圖A.2；

      b) 測量效率時，采樣管的構造及尺寸示意圖見圖A.3，采樣管口部直徑的選擇應考慮近似等動力流的條件，即采樣管口的吸入速度與風道內風速應近似，偏差不應大于士10％。當風道內風速與采樣管口速度近似時，采樣管宜采用圖A.3a）型式；當風道內風速低于采樣管口速度時，采樣管宜采用圖A.3b）型式；當風道內風速高于采樣管口速度時，采樣管宜采用圖A.3c）型式；

      c) 靜壓環的構造應符合GB/T 1236的相關規定；

      d) 試驗裝置風道系統可為正壓，也可為負壓；

      e) 風道系統結構可為直線形，也可為U形；

      f) 整個風道系統要求嚴密，投入使用前應按GB 50243的相關規定進行打壓檢漏，在2000Pa壓力下風道系統漏風量不應大于1.64m³/（h·m²）。

說明：D-管徑；I-進氣；O-排氣；1-風量測量裝置；2-氣溶膠發生器；3-上游采樣管；4-靜壓環；5-受試空氣過濾器；6-下游采樣管。

圖A.1 風道系統的構造及尺寸示意圖

說明：L-管長；W1、W2 -變徑管管徑。

圖A.2 變徑管結構及尺寸示意圖

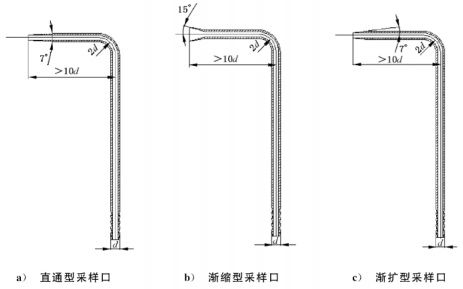

說明：d-采樣管管徑。

圖A.3 采樣管結構及尺寸示意圖

A.1.1.2 試驗空氣

A.1.1.2.1 試驗裝置進風口應設置至少2級空氣過濾器（最后1級為高效過濾器），風道中粒子的背景濃度不應超過氣溶膠發生濃度的1％，以確保進入風道的空氣潔凈。

A.1.1.2.2 試驗用空氣的溫度應控制在（23±5）℃、相對濕度應控制在（45±10）％。

A.1.1.2.3 試驗臺排氣可排至室外，經過處理后可排至室內或循環使用。

A.1.1.3 末端過濾器

      應采用亞高效及以上級別空氣過濾器作為試驗裝置的末端過濾器，以對排風進行過濾。

A.1.2 效率測試用氣溶膠發生器

A.1.2.1 氣溶膠發生溶液應為質量分數10％的氯化鉀（KCl）溶液，應采用分析純KC1粉末（純度≥99.5％）進行配制。

A.1.2.2 發生的試驗氣溶膠應為多分散固相氯化鉀（KCl）粒子，粒徑范圍應為0.3μm～10.0μm，粒徑分布應符合表A.1的規定。

表A.1 氣溶膠粒徑分布表

 A.1.2.3 氣溶膠發生器應包含干燥器和靜電中和器。
